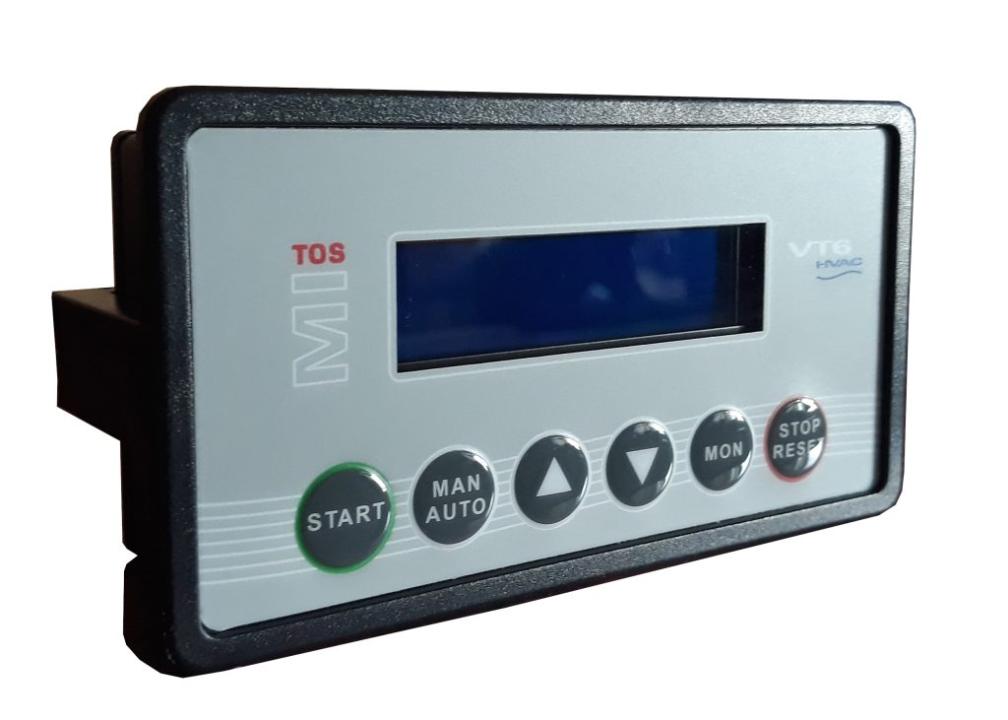

Panou de comanda Mitos HVAC

Compatibil cu toata gama Toshiba disponibila si cu convertizoarele INVT.
Panourile Mitos VT6 HVAC se folosesc impreuna cu convertizoarele Toshiba sau INVT pentru a seta valoarea de referinta utilizata la controlul automat PID sau pentru monitorizarea unor parametri.
Se poate folosi si pentru pornirea si oprirea motorului sau reglarea frecventei. Pe langa afisarea detaliata si clara a informatiilor utilizand unitatea de masura dorita, impiedica modificarea accidentala a parametrilor convertizorului.
In video vedeti cum scapati de eroarea Allarme inverter SCONOSCIUTO care poate aparea la conectarea panoului

Versiunea actuala este compatibila si cu gama INVT.
Pentru versiuni anterioare, de la vers 5 in jos, verificati manualele mai vechi.
MITOS VT6 HVAC, software 6
Moduri de control
MITOS VT6 HVAC poate fi utilizat pentru a seta valoarea de referinta (set point) PID a convertizorului sau pentru a controla pornirea si oprirea motorului.
Altfel poate fi utilizat ca un simplu afisaj.
Utilizand parametrii cmod si fmod se poate stabili nivelul de control:
Model
VFNC3
VFS15
VFMB1
VFFS1
VFAS1
VFPS1
VFAS3
GD20
GD200A
GD350UL

Start stop prin MITOS
Cmod=2
Fmod3
Cmod=2
Fmod4
Cmod=2
Fmod4
Cmod=2
Fmod4
Cmod=2
Fmod5
Cmod= 4
Fmod 21 & 22
P00.01= 2
P00.06 8
P00.01= 2
P00.06 8

Setare referinta prin MITOS
Cmod2
Fmod=3
Cmod2
F389=3
Cmod2
F389=3
Cmod2
Fmod=4
Cmod2
Fmod=5
Cmod 3 & 4
F389 = 12
P00.01 2 P09.00= 6
P00.01 2
P09.00= 6

Control total prin MITOS
Cmod=2
Fmod=3
Cmod=2
F389=3
Cmod=2
F389=3
Cmod=2
Fmod=4
Cmod=2
Fmod=5
Cmod= 4
F389=12
P00.01= 2 P09.00= 6
P00.01= 2 P09.00= 6

La VFNC3 e VFS15, VFAS1, VFPS1 setati F802=1 (numar convertizor) si F829=1 (comunicatie Modbus), la VFAS3 F802=1, F827=1.
Opriti si reporniti alimentarea convertizorului.
Pentru configurari si detalii suplimentare vedeti manualele in sectiunea Descarca.
