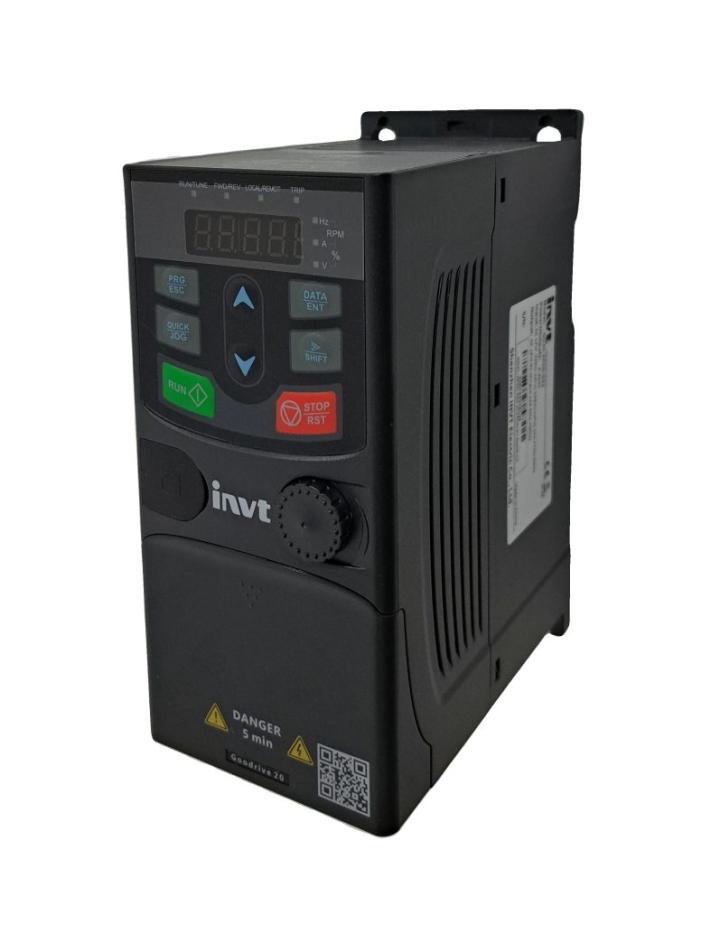

Convertizor de frecventa INVT GD20-2R2G-SS2, 2.2 kW, 14 A

Specificatii pentru conectarea motoarelor monofazate la convertizoarele cu iesire monofazata

Convertizoarele de frecventa pentru motoare monofazate sunt o adaptare a convertizoarelor de frecventa cu iesire trifazata pentru cazul in care nu se poate utiliza un motor trifazat (masini cu motoare monofazate, pompe si ventilatoare speciale), ori motorul monofazat este deja achizitionat si instalat si este mai economic sa nu se inlocuiasca cu unul trifazat.

Deoarece motoarele monofazate sunt in general prevazute cu condensator de pornire si de lucru, trebuie acordata atentie modului de conectare, care poate presupune inlaturarea condensatoarelor.

Logica de control a motoarelor monofazate este adaugata pe baza manualului original. Toate functiile convertizorului original GD20 se pastreaza. Sunt adaugate doar altgoritmul pentru controlul motoarelor monofazate si codurile de functii aferente.

Pentru convertizoarele pentru motoare monofazate trebuie setate urmatoarele functii (vedeti notatiile cu rosu si marcate cu * in tabelul de mai jos). Daca alegeti sa controlati un motor trifazat, setati-l corespunzator functiilor predefinite din manualul GD20 standard, si setati P04.35=0x00.
Parametru  Nume functie  Descriere functie parametru  Interval de setare  Setare initiala  Permisiune
P00.00  Mod control viteza  0: SVC0

1: SVC1

2: SVPWM control  0~2  2  ?
P11.00  Protectie lipsa faza  0x000~0x111

Unitati:

0: Protectie software lipsa faza pe intrare dezactivata

1: Protectie software lipsa faza pe intrare activata

Zeci:

0: Protectie software lipsa faza pe iesire dezactivata

1 Protectie software lipsa faza pe iesire activata.

Sute?

0: Protectie hardware lipsa faza pe intrare dezactivata

1: Protectie hardware lipsa faza pe iesire activata  0x000~0x111  0x000  ?

Solutia 1: Iesirea convertizorului este pentru motor monofazat. 1. Conectarea cabluri

In general, bornele de iesire U si W ale convertizorului se conecteaza la conductoarele de alimentare ale motorului monofazat (faza si nul).

2. Setarea parametrilor    Parametru  Nume functie  Descriere functie parametru  Interval de setare  Setare initiala  Permisiune
P02.04  Tensiune nominala motor cu inductie  0~1200V  0~1200  *220V  ?
P04.35  Mod control monofazat  Unitati: Selectare mod control motor

0: Control motor trifazat;

1: Control in doua faze

motor monofazat

2: Motor monofazat control monofazat

Zeci: Tensiunea infasurarii secundare (faza V) inversata in timpul controlului in doua faze a motorului monofazat

0: Neinversata; 1: Inversata  0x00~0x12  *0x02  ?

Daca aceasta metoda de pornire produce un current prea mare, motorul poate sa nu porneasca. Daca motorul nu porneste, ajustati corespunzator curba V/F utilizand prametrii din grupul P04. Daca tot nu poate fi pornit dupa ajustari, utilizati solutia 2. Solutia 2?Defazare cu 90 de grade a curentului pe iesire, (inlaturati condesatoarele de pornire si de functionare) 1. Conectare cabluri

Daca motorul monofazat nu poate fi pornit, trebuie utilizata metoda de control in doua faze si trebuie indepartate condensatoarele de pornire si functionare (daca exista) ale motorului.
Figura de mai jos prezinta cablarea interna a motorului monofazat obisnuit. In figura, L1, L2, C1 si C2 indica infasurarea de functionare, infasurarea de pornire, condensatorul de functionare si condensatorul de pornire. Cand turatia motorului depaseste 75% din viteza nominala, condensatorul de pornire este oprit.
